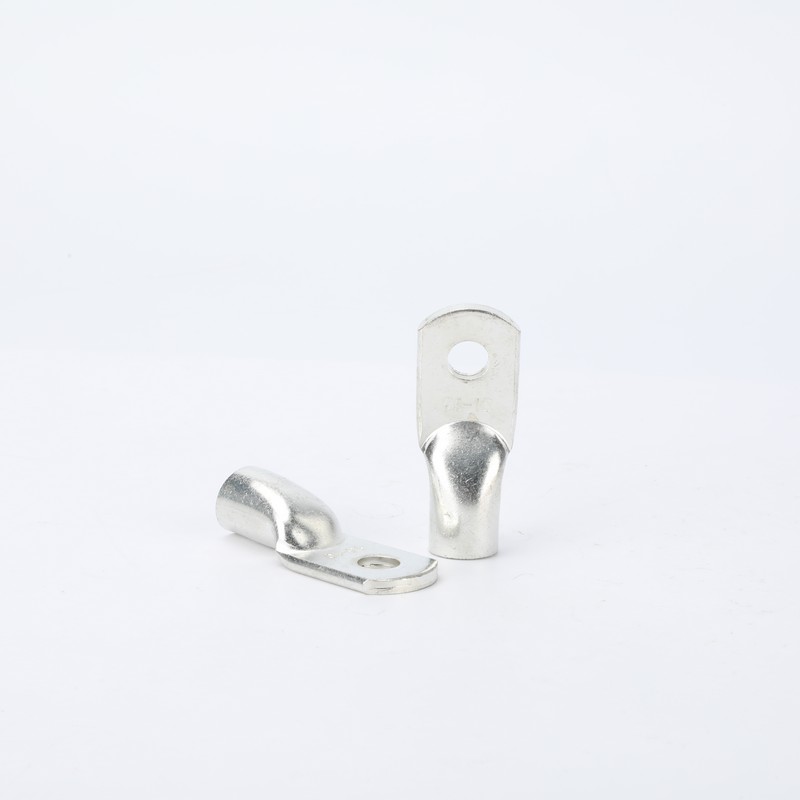

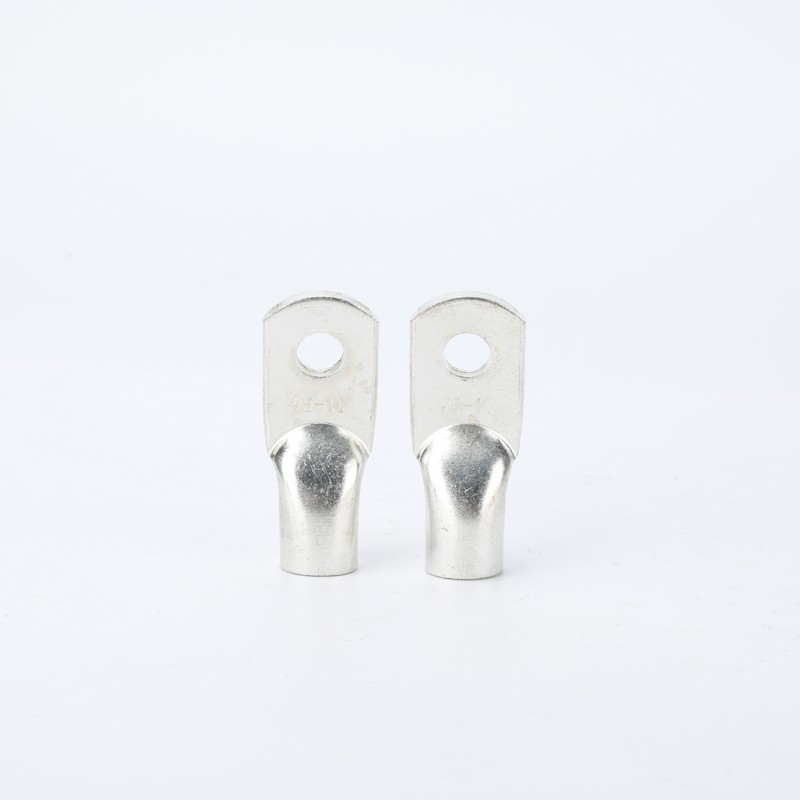

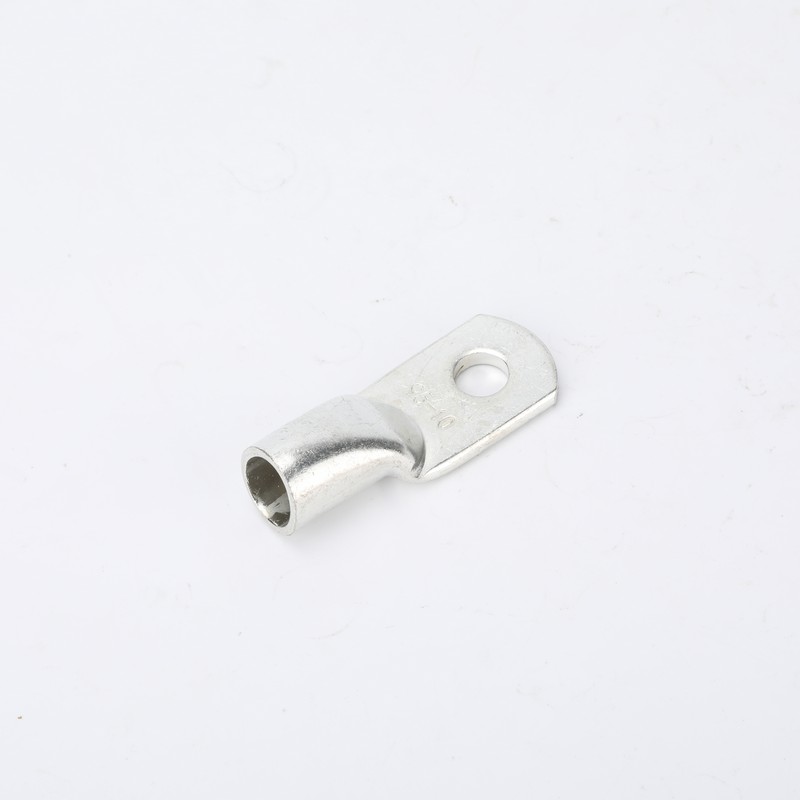

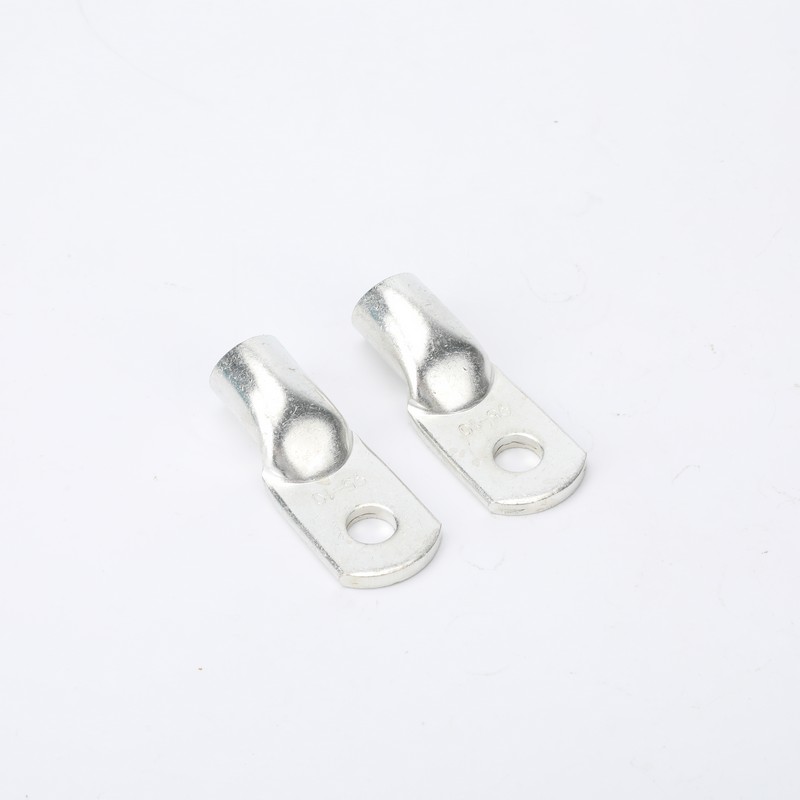

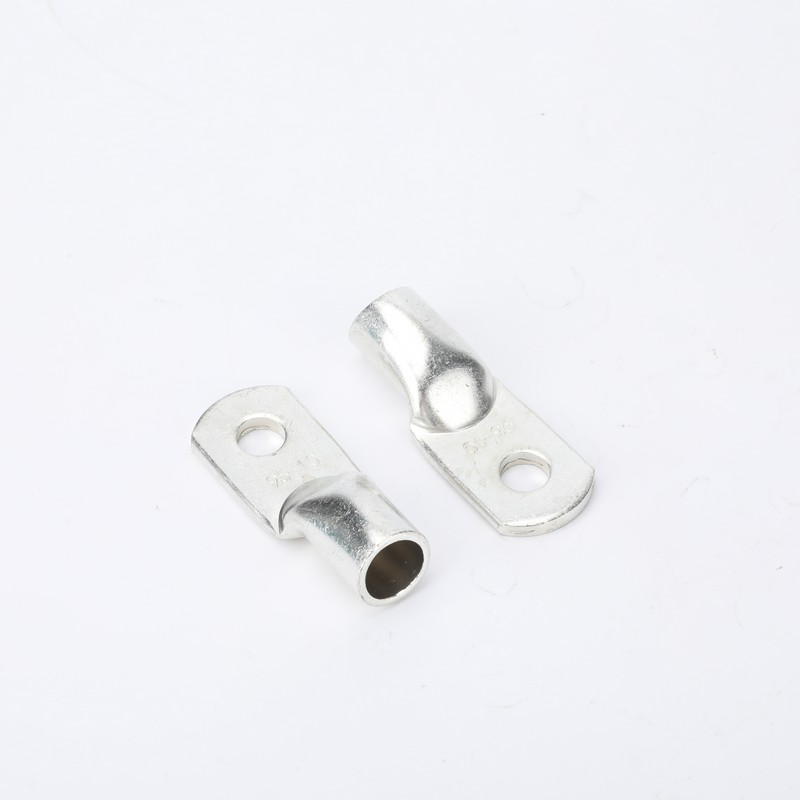

JG 系列铜接线端子

描述:

起订量：500只
产品：JG(DTGY)系列铜电缆接线端子
材质：T2铜管
表面处理：镀锡
适用导体截面积：10-300 mm²
额定电流：50 A~ 700A
工作温度：-55℃-150℃
安装方式：压接
参考标准：GB/T 14315-2008，IEC 61238-1

产品规格

产品尺寸-A

产品型号	产品尺寸(mm)
	D	d	L	L1	L2	-6			-8			-10			-12			-14			-16
	D	d	L	L1	L2	φ	A	B	φ	A	B	φ	A	B	φ	A	B	φ	A	B	φ	A	B
JG-A-10	8	6	38.3	17	16	6.5	11.3	1.9	8.5	11.3	1.8				一	一		一	一	一	一	一	一
JG-A-16	9	6.2	41	17.2	18.7	6.5	12.2	2.6	8.5	12.2	2.6				一	一		一	一	一	一	一	一
JG-A-25	10	7.2	46.5	21.5	19.5	一	一	一	8.5	13.8	2.6	10.5	13.8	2.6	一	一		一	一	一	一	一	一
JG-A-35	11	8.2	50.5	20.3	20	一	一	一	8.5	15.5	2.6	10.5	15.5	2.6	12.5		2.5	一	一	一	一	一	一
JG-A-50	13	10.2	53	20.3	22.3	一	一	一	8.5	18.4	2.8	10.5	18.4	2.6	12.5	18.4	2.8	一	一	一	一	一	一
JG-A-70	16	12	59	20	27	一	一	一	8.5	22.7	3.7	10.5	22.7	3.7	12.5	22.7	3.8	一	一	一	一	一	一
JG-A-95	18	14	65	22.6	31.8	一	一	一	8.5	25.6	3.8	10.5	25.6	3.7	12.5	25.6	3.8	一	一	一	一	一	一
JG-A-120	20	16	72	31.4	31	一	一	一	8.5		3.8	10.5	28.6	3.7	12.5	28.6	3.8	14.5	28.6	3.8
JG-A-150	22	18	79	33		一	一	一	一	一	一	一	一	一	12.5	31.5	3.8	14.5	31.5	3.8	16.5	31.5	3.8
JG-A-185	24	19	87.5	35		一	一	一	一	一	一	一	一	一	12.5		4.9	14.5		4.9	16.5		4.9
JG-A-240	26	21	93	42	40.5	一	一	一	一	一	一	一	一	一	12.5	37.3	4.9	14.5	37.3	4.9	16.5	37.3	4.9

产品尺寸-B

产品型号	产品尺寸(mm)
	D	d	L	L1	L2	-6			-8			-10			-12
	D	d	L	L1	L2	φ	A	B	φ	A	B	φ	A	B	φ	A	B
JB-B-16	9	7	41	17	18	6.5	13	1.9	8.5	13	1.8	一	一	一	一	一	一
JB-B-25	10	8	46.6	21.5	19.5	6.5	14.5	1.9	8.5	14.5	2	10.5	14.25	2	一	一	一
JB-B-35	11	9	50.5	20.3	19.7	一	一	一	8.5	13.6	2	10.5	16.3	2	12.5	16.3	1.69
JB-B-50	13	10.8	53	21	22.3	一	一	一	8.5	19	2.2	10.5	19	2.2	12.5	19	2
JB-B-70	15	12.2	59.3	21.5	27	一	一	一	8.5	21.8	2.6	10.5	21.8	2.6	12.5	21.8	2.6
