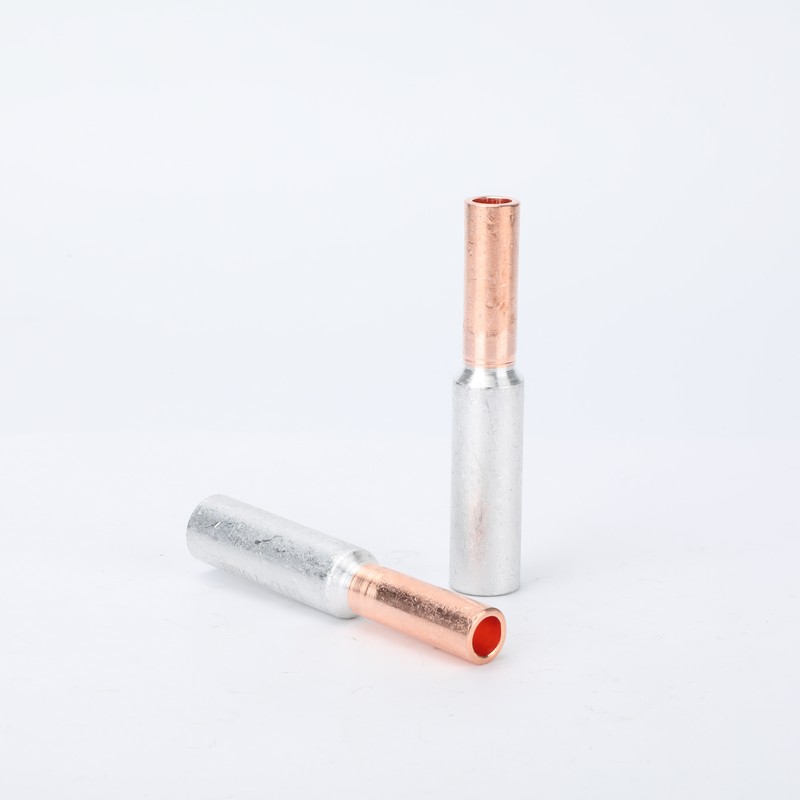

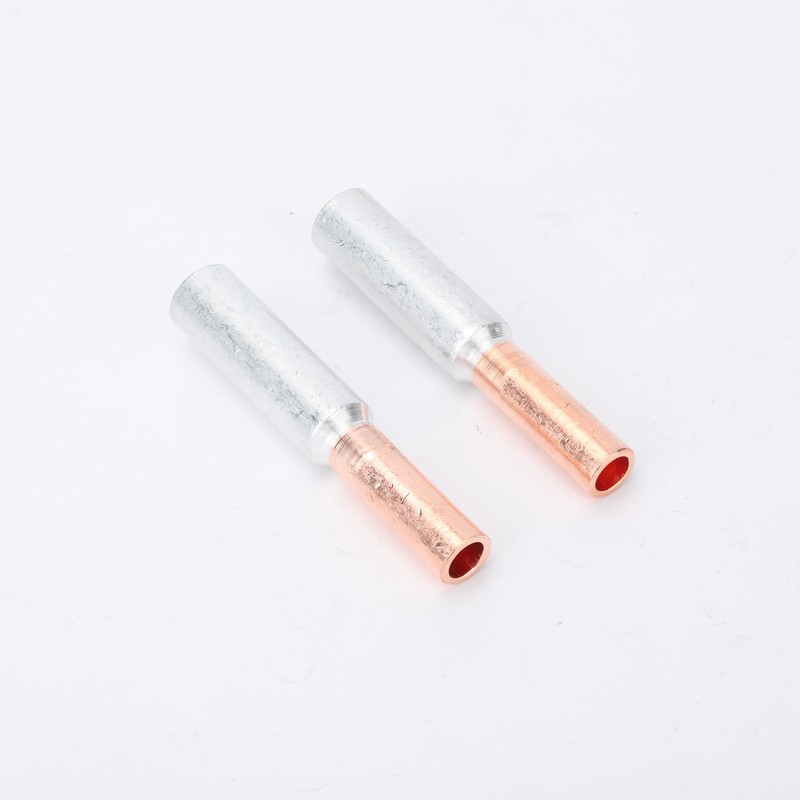

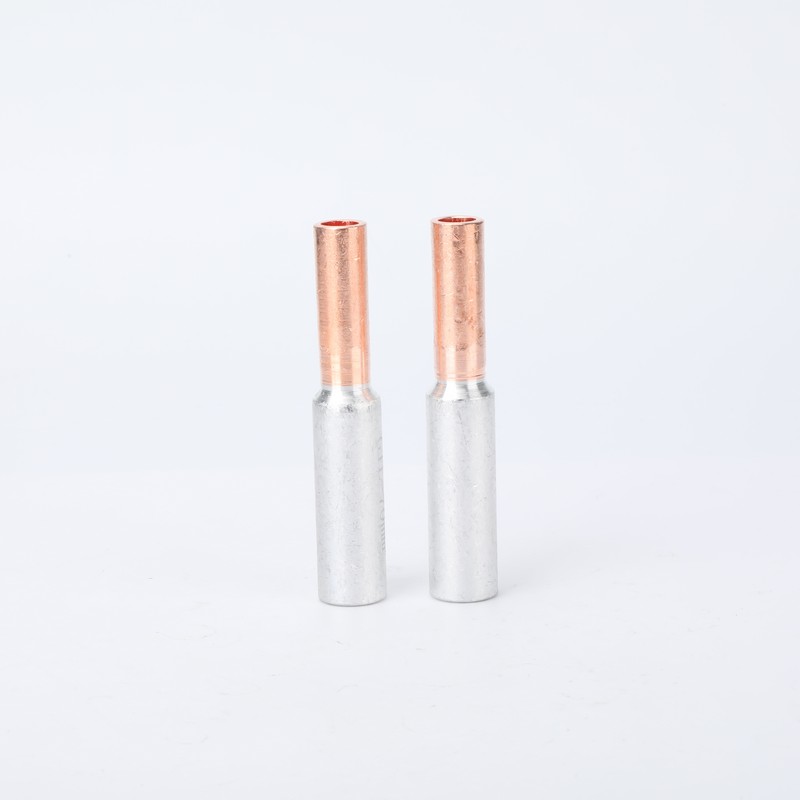

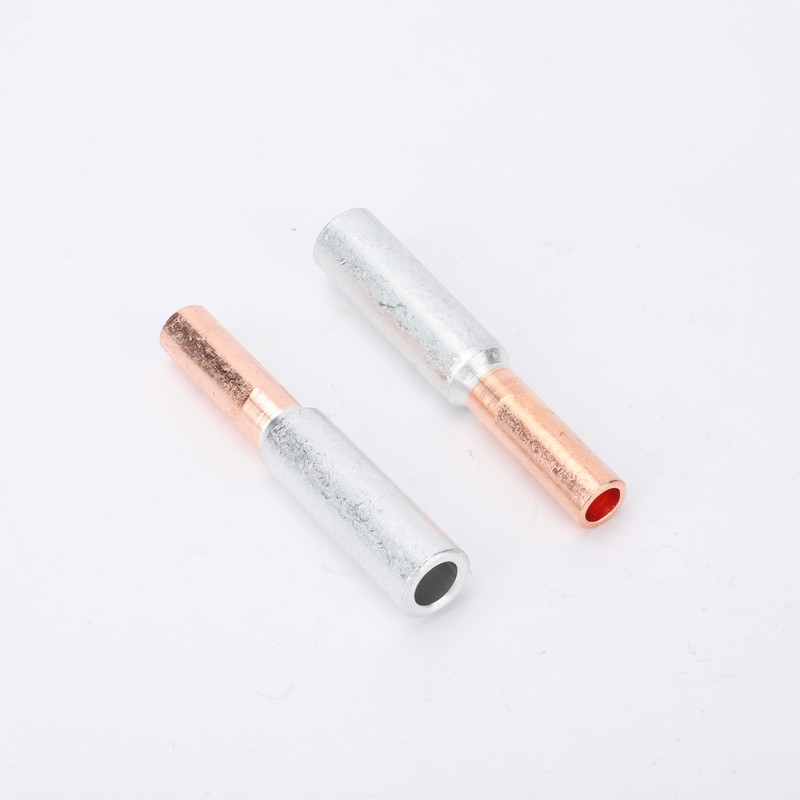

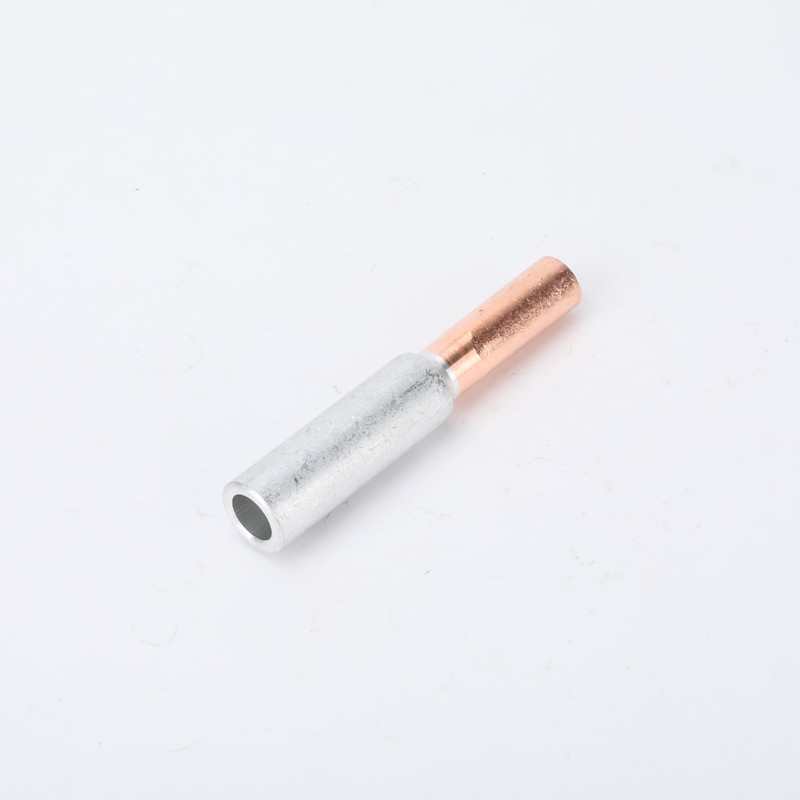

GTL 铜铝连接管

描述:

材料：铜铝OEM：可用示例：可选择付款：T/T原产地：中国供应能力：每月5000件参考标准：IEC 61238-1 GB/T14315-2008

产品规格

型号	尺寸（ mm ）
型号	L	D	d	L 1	L 2	A	B	L 3	L 4
G TL – 10	65	10	6.5	39	32	8	4.2	26	22
G TL – 16	70	10	6.5	40	33	9	5.5	30	25
G TL – 25	75	11	7.5	44	36	10	6.5	31	27
G TL – 35	82	13	8.7	49	40	12	7.5	33	29
G TL – 50	93	15	10	55	47	13	8.7	37	32
G TL – 70	100	18	12	60	50	14	9.7	40	35
G TL – 95	105	20	13.7	63	52	16	11.7	42	37
G TL – 120	110	22	15.3	65	55	19	13.7	45	40
G TL – 150	115	24	16.8	68	58	21	15.5	47	42
G TL – 185	125	27	18.8	73	62	23	16.8	52	46
G TL – 240	135	30	21.5	79	65	25	18.8	56	50
G TL – 300	145	34	24	85	70	28	21.5	60	52

安装方法

安装方法1.打开包装，检查产品型号是否与铜导线的安装一致，确认选型正确后再安装; 2.安装步骤：（1）浸入铜导线承压部分的绝缘层，延伸长度大于相应终端型号的有效孔深约1 ~ 2 mm;（3）将铜导线插入终端端部根部插入终端根部，压入终端根部;（4）局部部位，地层或坑压的坑中心线应在同一平面或直线上。管端之间的距离应参考表A的要求;

产品尺寸

铜铝连接管

目录编号	尺寸（ mm ）
目录编号	L	D	d	L 1	L 2	A	B	L 3	L 4
G TL – 10	65	10	6.5	39	32	8	4.2	26	22
G TL – 16	70	10	6.5	40	33	9	5.5	30	25
G TL – 25	75	11	7.5	44	36	10	6.5	31	27
G TL – 35	82	13	8.7	49	40	12	7.5	33	29
G TL – 50	93	15	10	55	47	13	8.7	37	32
G TL – 70	100	18	12	60	50	14	9.7	40	35
G TL – 95	105	20	13.7	63	52	16	11.7	42	37
G TL – 120	110	22	15.3	65	55	19	13.7	45	40
G TL – 150	115	24	16.8	68	58	21	15.5	47	42
G TL – 185	125	27	18.8	73	62	23	16.8	52	46
G TL – 240	135	30	21.5	79	65	25	18.8	56	50
G TL – 300	145	34	24	85	70	28	21.5	60	52
