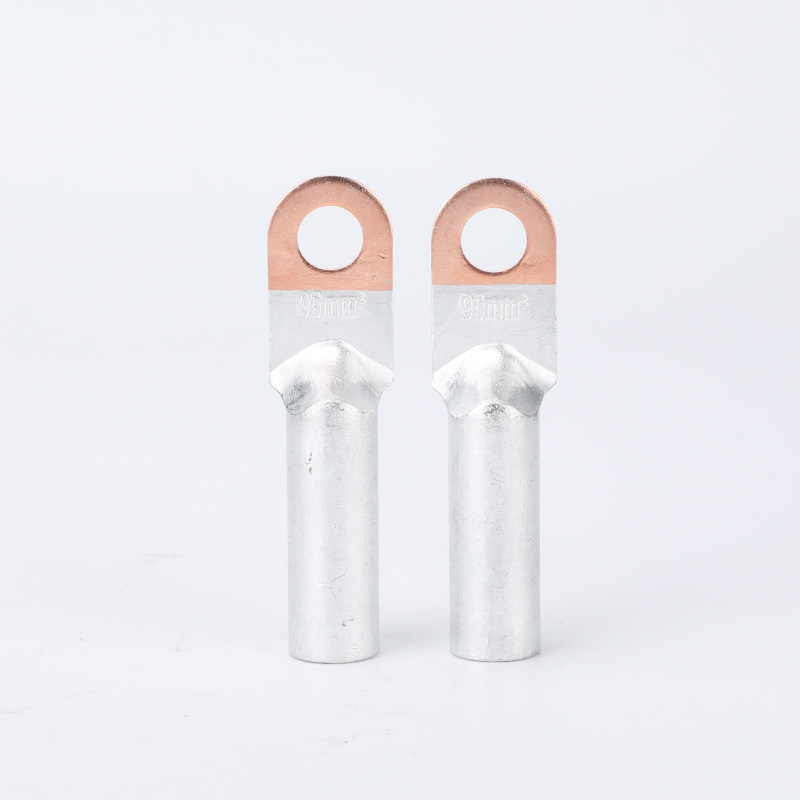

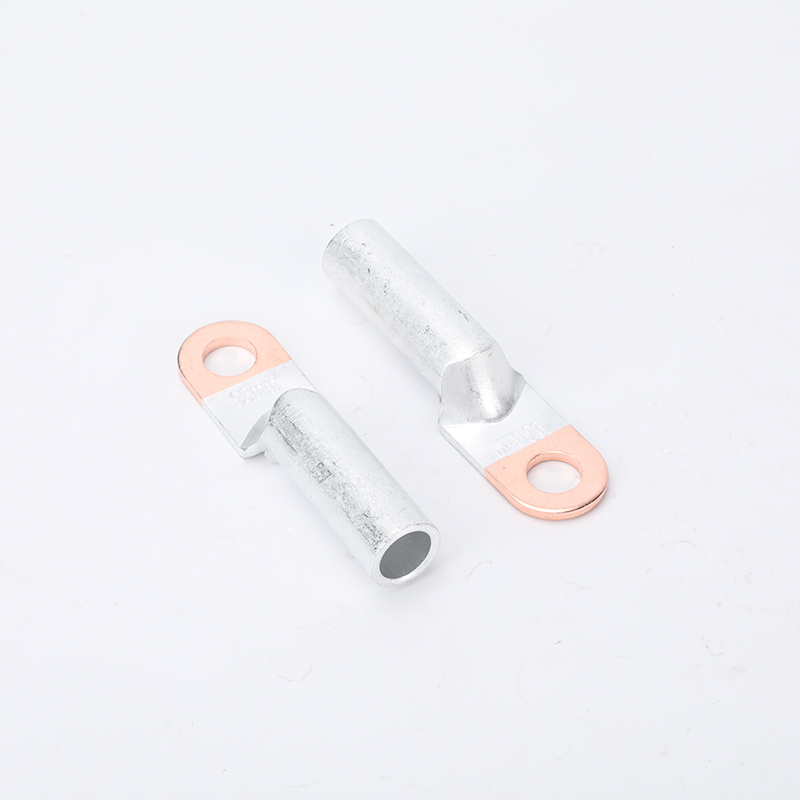

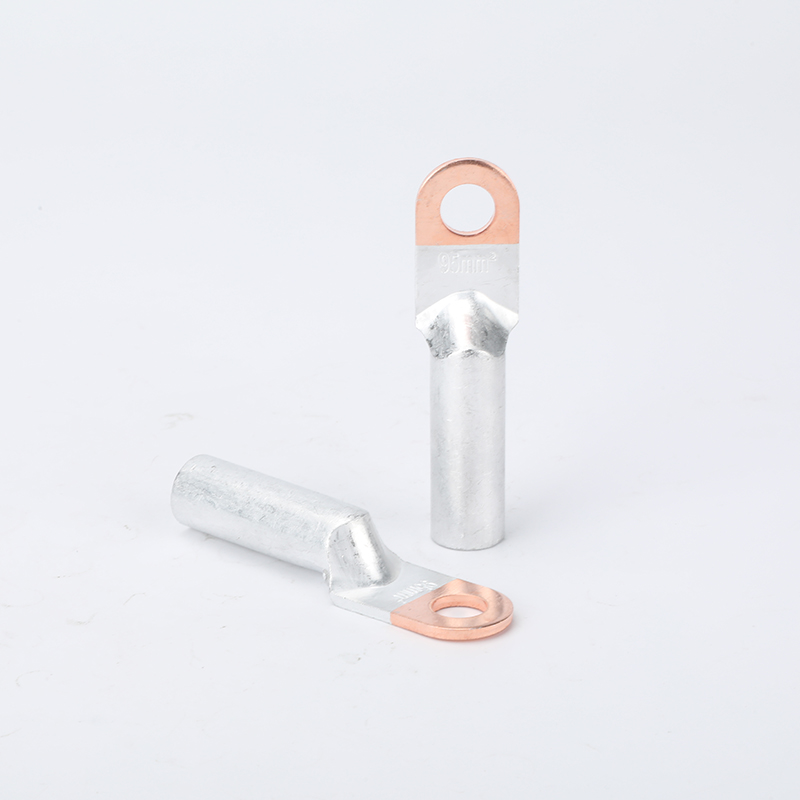

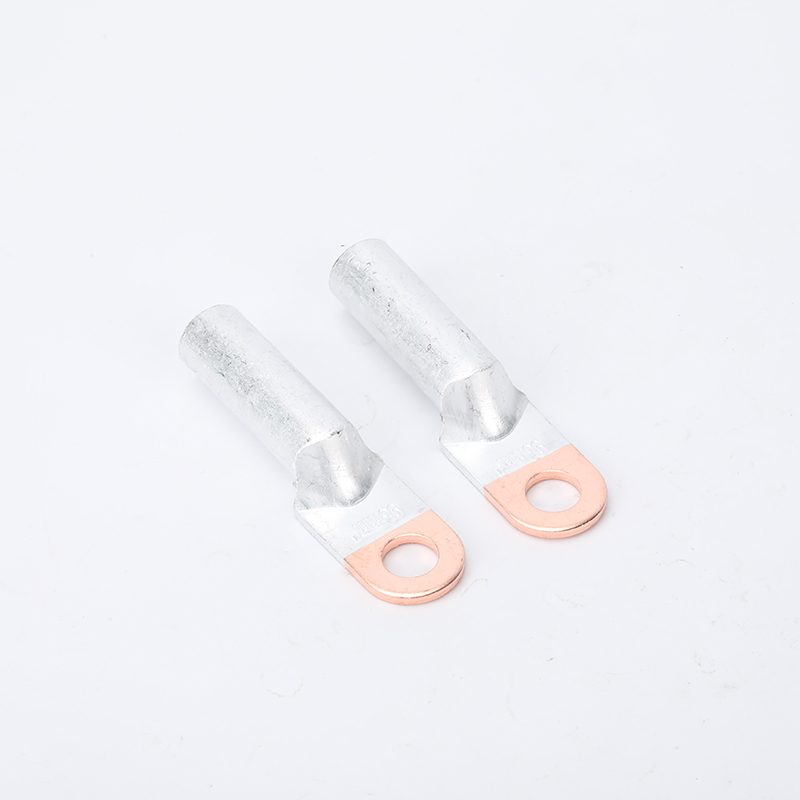

DTL 铜铝接线端子

描述:

产品尺寸

D TL 铜铝端子

目录编号	尺寸（ mm ）
目录编号	Ø	D	d	L 1	L 2	L	W	S
D TL – A – 10	8.5	10	5.5	33	22	65	16	2.2
D TL – A – 16	8.5	11	6.5	35	24	70	16	2.3
D TL – A – 25	8.5	12	7.5	40	26	75	18	2.5
D TL – A – 35	10.5	14	8.5	42	29	85	20	3.2
D TL – A – 50	10.5	16	10	45	32	92	23	3.6
D TL – A – 70	12.5	18	11.5	50	35	100	26	4
D TL – A – 95	12.5	20	13.5	55	38	112	28.5	4.3
D TL – A – 120	14.5	23	16	54	41	119	30	4.5
D TL – A – 150	14.5	25	16.5	58	43	125	34	5.3
D TL – A – 185	16.5	27	18.5	64	46	133	37	5.7
D TL – A – 240	16.5	30	21	65	40	140	40	6.5
D TL – A – 300	20.8	34	22.3	78.5	60	163	45	8
D TL – A – 400	22	38	27	86	60	180	50	8.5
D TL – A – 6 30	22.5	50	34.8	95	77	213	59	10.5

目录编号	尺寸（ mm ）
目录编号	Ø	D	d	L 1	L 2	L	B	A
D TL – B – 10	8.5	9	5.5	30	21	64	13	1.7
D TL – B – 16	8.5	10	6.3	32	22	65	14	1.9
D TL – B – 25	8.5	11	7.1	31.5	21	68	16	1.9
D TL – B – 35	10.5	12	8.5	36.5	25	74	17.5	2.1
D TL – B – 50	10.5	14	10	40	27	82	18.5	2.5
D TL – B – 70	12.5	15	11.3	40	26.5	88	22	2.6
D TL – B – 95	12.8	18	13.5	47	31	94	24.5	3.1
D TL – B – 120	14.8	20	15.3	53	34.5	105	27	3.2
D TL – B – 150	14.8	22	17	55	37	110	29	3.7
D TL – B – 185	17	24	18.7	54	41	118	31	4.2
D TL – B – 240	17	27	21	57.5	41	125	34.5	4.2
D TL – B – 300	17	30	23.5	67	50	142	40	5.8
D TL – B – 400	22	38	27	72	61	170	50	7.5
D TL – B – 500	22	42	29	78	66	175	55	8.3

目录编号	尺寸（ mm ）
目录编号	Ø	D	d	L 1	L 2	L	B	A
D TL – Ø – 16	8.8	10	6.5	28	22	65	14	2.3
D TL – Ø – 25	8.8	11	7.5	31.5	24.5	69	16	2.5
D TL – Ø – 35	10.8	12	8.5	32	26	71	18	2.8
D TL – Ø – 50	10.8	14	10	41	28.5	81	20	2.9
D TL – Ø – 70	12.2	16	11.5	41	31	88	23	3.2
D TL – Ø – 95	12.2	18	13.5	42	32.5	94	26	3.6
D TL – Ø – 120	14.8	20	15.5	51	37	105	28	3.8
D TL – Ø – 150	14.8	22.7	17.8	50	40	112	32.5	4.2
D TL – Ø – 185	16.8	24	18.7	58	44	123	36.8	4.4
D TL – Ø – 240	16.8	27	20.7	59	45	135	40	4.7
