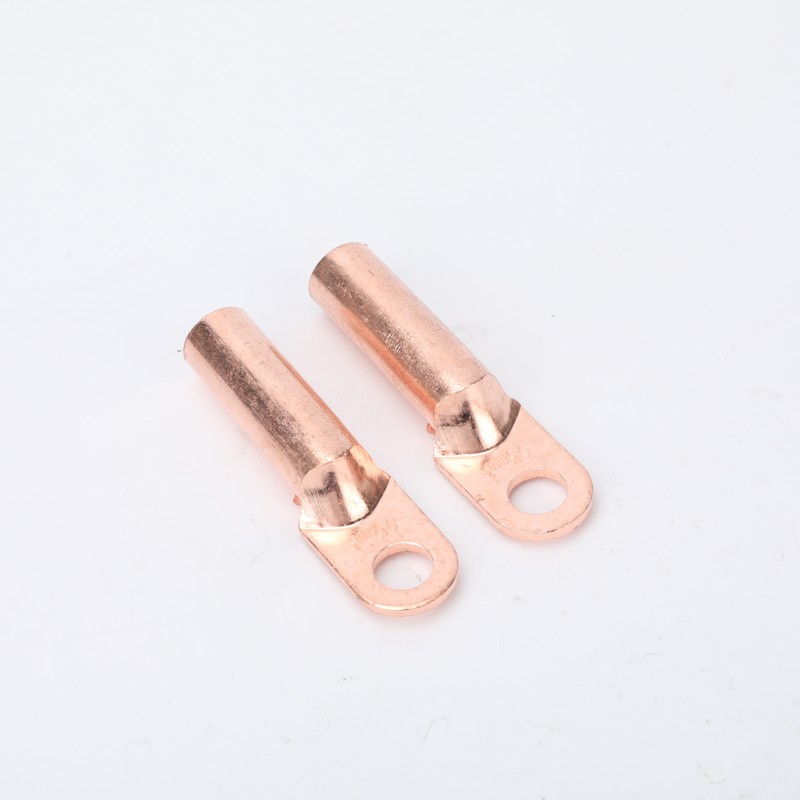

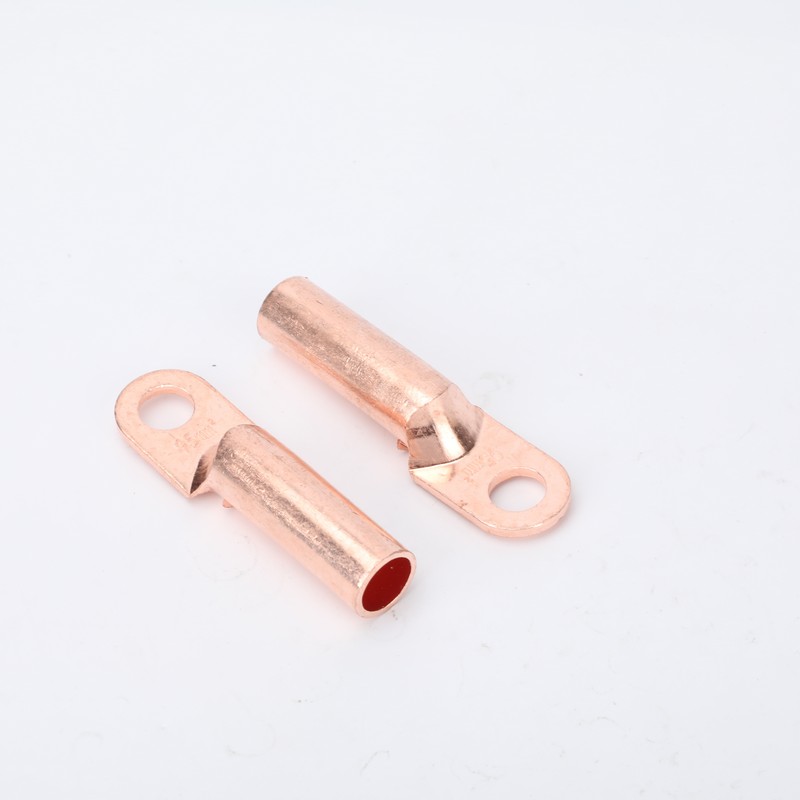

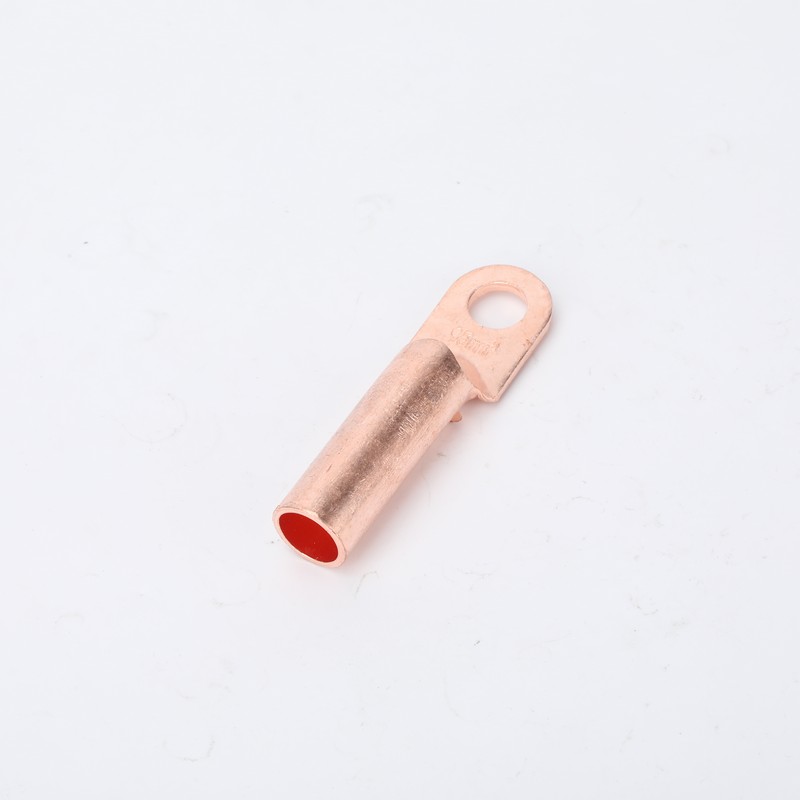

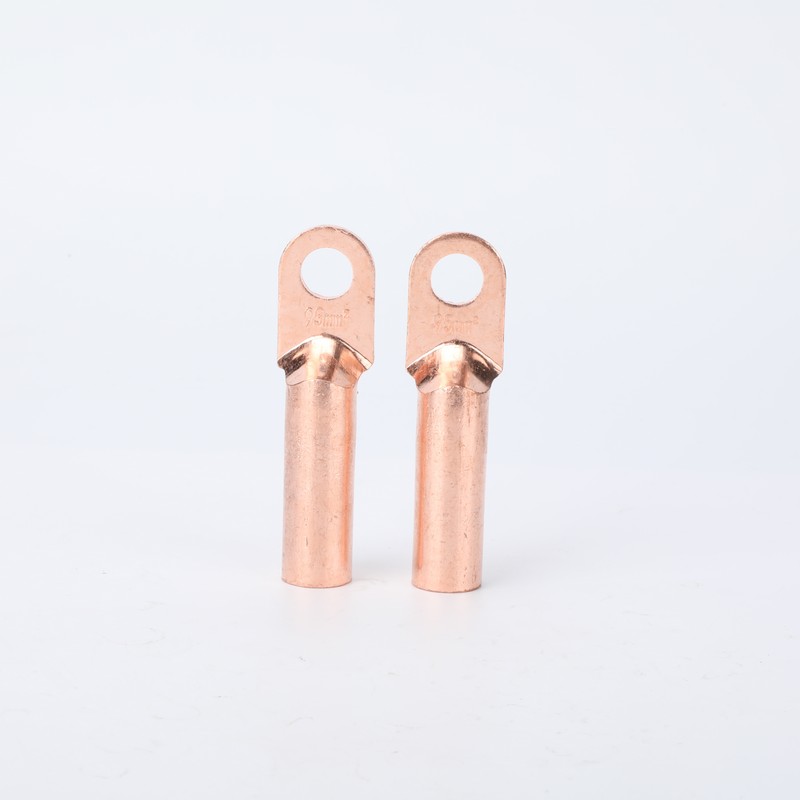

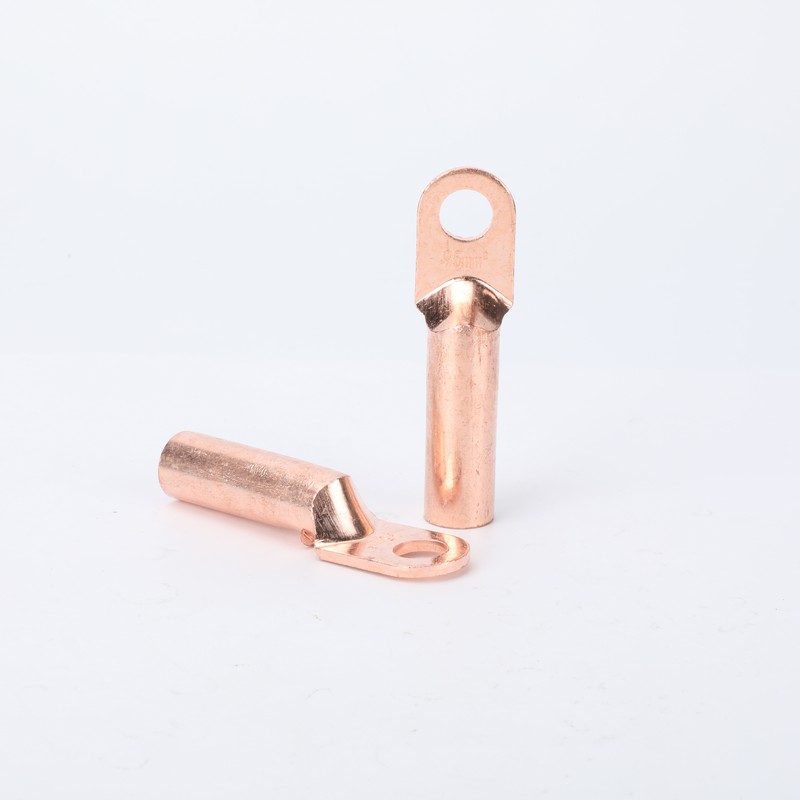

DT 系列铜接线端子

描述:

材料：铜 OEM：可用示例：可选择付款：T/T原产地：中国供应能力：每月5000件参考标准：IEC 61238-1 GB/T14315-2008

产品规格

DT系列铜电缆接线片由高纯度铜制成，具有高导电性。它们的设计旨在简单安装，确保可靠稳定地连接满足所有电线需求，特别是MCCB和MCB的安装。由于其耐腐蚀设计，这些接线片适合室内和室外使用。其持久的连接潜力使其成为任何电线工作的首选。

接线片由高导电率的钢化铜精心制作，确保了最佳的电气性能。这些接线片由99.9%的纯铜组成，具有出色的导电性。

产品尺寸-A

目录编号	尺寸（mm）
目录编号	Ø	D	d	L1	L2	L	W	S
DT—A — 10	8.5	9	5.5	29	21	63	16	2.2
DT—A — 16	8.5	10	6.5	30	21.5	65	15.7	2.5
DT—A — 25	8.5	11	7.5	35	25	70	18	2.5
DT—A — 35	10.5	12	8.3	38	27	78	20	3.1
DT—A — 50	10.5	14	9.7	42	30	86	23	3.8
DT—A — 70	12.5	16	11.1	46	32	93	26	4
DT—A — 95	12.5	18	13.6	52	35	105	28.5	4
DT—A — 120	14.8	20	15.5	55	36.5	112	30	4.5
DT—A — 150	14.5	22	16.5	57	39	118	34	5.5
DT—A — 185	16.5	24.5	18.2	59	44	123	37	6
DT—A — 240	16.5	27	21	65	47	134	40	6.5
DT—A — 300	21	29	23	67	60	160	45	7.8
DT—A — 400	22	34	25.6	77	65	165	50	9
DT—A — 500	22	38.2	28.7	77	73.5	186	55	9.4
DT—A — 630	22	45	34.5	86	78	215	59	11.5

产品尺寸-B

目录号	尺寸（mm）
目录号	Ø	D	D	L1	L2	L	B	一
DT-直径-16	8.5	9	6.2	31	23	62	15	2
DT-直径-25	8.8	10	7.5	32	22	67	16	2.3
DT-直径-35	10.7	10.7	8.3	32	24	71	18	2.3
DT-直径-50	10.5	12.7	10	34.5	27	79	20	2.6
DT-直径-70	12.5	14.7	11.8	36.5	29	84	23	2.9
DT-直径-95	12.5	17	13.6	42	35	93	26	3.5
DT-直径-120	14.8	18.7	15.5	46	34	96	28	3.5
DT-φ-150	16.5	20.7	16.7	46	36	104	30	4.2
DT-φ-185	16.5	22.7	15.8	50	40	113	32.5	4.6
DT-φ-240	16.7	25.7	21.2	52	44	121	37	5.5
DT-φ-300	20.1	30	23.5	64	46.5	1358	42	6.1

产品尺寸-C

目录编号	尺寸（mm）
目录编号	Ø	D	d	L1	L2	L	B	A
DT—B — 10 — 8	8.5	8	6.1	27	19	54.5	13	1.8
DT—B — 10 — 9	8.5	9	6.1	27	20	56	13	1.9
DT—B — 16	8.5	9	6.7	28	21	58.5	15	1.8
DT—B — 25	8.5	10	7.3	31	21	64	16	1.9
DT—B — 35	10.5	10.7	8.4	32	23	66.5	17	2.4
DT—B — 50	10.5	12.7	10	35	23	73	18	2.4
DT — B — 70	12.5	14.7	11.5	41	25	78	20	2.5
DT—B — 95	12.5	16.7	13.3	43	26	85	23	3.1
DT—B — 120	14.5	18.7	15.7	46	30	96	28	3.2
DT—B — 150	16.5	20.7	17	47	35	98	30	3.3
DT—B — 185	16.5	22.7	18.5	50	35.5	109	33.5	3.1
DT—B — 240	18.5	25.5	21.5	52	39	115	36	4
DT — B — 300	20.5	30	23.7	60	45	132	42	5.4
DT—B — 400	22	32	25.8	75	58	164	50	6
DT—B — 5	22	35	29	83	70	184	55	7
