如何为电力系统选择合适的端子

作为一名电气工程师，我经常被朋友问到：“为什么即使电线已经连接好，我家里的线路/设备还是会不断出现问题？” 通常情况下，根本原因不在于电线本身，而在于那个虽小却至关重要的连接部件——铜线接线片。

可以把它想象成电路中的“连接点”或“握手点”。牢固可靠的“握手”是能量平稳传输的基础；松动或故障的“握手”则会导致各种问题，从信号不稳定、设备重启到严重过热，甚至引发火灾。

今天，我们将彻底了解如何正确选择这个看似微不足道的“小零件”。

1.什么是电缆接线端子？为什么它必不可少？

简而言之，电缆接线片是一种金属套管，旨在确保电线与断路器、接触器或接线端子等设备之间可靠的连接。

为什么不能将电线直接绞合到接线端子上？

• 机械强度差：振动或拉扯容易导致连接松动。

• 氧化和腐蚀：暴露在空气中的铜线会氧化，形成导电性差的氧化铜，从而增加电阻。

• 接触不良：将多股导线绞合在一起，难以完全压紧所有内部线股，导致实际接触面积较小。这会增加电阻，引起发热、火花，甚至可能引发火灾。

• 设备损坏：强行将松散的铜线插入接线孔可能会暴露一些铜线，导致短路或损坏设备接线端子。

然而，专用的铜端子通过压接工艺完美地解决了所有这些问题。

2.铜端子选择的五大核心因素

选择终端就像相亲——必须“匹配”。记住这五个关键点，你就能成为选择专家。

①当前额定值——负载匹配至关重要

这是最关键的因素！端子的额定电流必须大于或等于电路中可能流过的最大连续电流。

如何确定电流？根据连接设备的功率进行计算。公式很简单：电流 (A) = 功率 (W) / 电压 (V)。然后加上一定的裕量（例如，1.2-1.5 倍）。
端子标记：信誉良好的端子会清晰地标明其额定电流（例如，60A、200A）和适用的导线横截面积。务必核实这些规格！

实用示例：快速选择指南

假设您需要为一台 8.5kW 即热式电热水器配置电源线和接线端子，家用电压为 220V。

1.计算电流：8500W / 220V ≈ 6A。

2.选择导线：根据电气工程经验法则或电缆载流能力表，6mm²铜芯导线在裸露安装条件下具有约48A的安全载流能力，满足要求。

3.选择终端：

额定电流：端子的额定电流必须≥38.6A。参考产品目录，标准的 60A端子完全满足此要求，同时提供充足的裕量以防止过载。

线规匹配：此 60A 端子还必须标记为适用于 6mm² 电缆。

类型选择：对于热水器等固定式电器，建议使用OT（环形）端子（如图1所示）。这种端子套在螺钉上，并用螺母固定，可提供最牢固的连接，不易因振动而松动。

小贴士：如果拿不准，宁可选择大一号的端子。用 60A 的端子接 10A 的电线没问题，但用 10A 的端子接 60A 的电线则极易出问题。

线规与额定电流对照表（铜线）

标称线径（mm²）	美国线规 (AWG)	线径（毫米）	参考额定电流（A）	常见应用程序
小截面导线（0.5–6 mm²）
0.5	20	≈0.8	~3	信号线、控制电路
0.75	18	≈1.0	约6-7	照明电路、小型电器（例如，台灯）
1.0	17	≈1.1	约10	–
1.5	16	≈1.4	约15-16岁	家用插座电路，主照明电路
2.5	13	≈1.78	约20-25	空调专用插座
4	11	≈2.2	约25-32	空调机组，即热式热水器
6	9	≈2.78	约32-40	主要服务巴士、中央空调、电热水器
中等横截面电线（10-70mm²）
10	7	≈3.6	约50-60	住宅主断路器，
16	5	≈4.5	约68-80	小型三相电机，别墅供电线路
25	3	≈5.6	约89-106	大型三相电机，工厂配电干线
35	2	≈6.7	约110-130	工厂车间配电
50	1/0	≈8.0	约135-160	主配电盘，大电流母线
70	2/0	≈9.4	约170-200	大型建筑物、大功率设备的主配电盘
大截面导线（95-240mm²）
95	3/0	≈11.0	约210-240	建筑复杂的配电系统
120	4/0	≈12.4	约240-280	区域供电干线、变电站出线
150	– (AWG 250kcmil)	≈13.8	约280-320	工业园区供电，大型变压器连接
185	– (AWG 350kcmil)	≈15.4	约330-370	城市地下电缆网络、主要电力隧道
240	– (AWG 500kcmil)	≈17.5	约390-440	大型工厂的主供料线
超大截面导线（300–630 mm²）
300	– (AWG 600kcmil)	≈19.6	约450-505	城市输配电网络
400	– (AWG 800kcmil)	≈22.6	约530-600	主输电走廊
500	– (AWG 1000kcmil)	≈25.2	约610-680年	超大型数据中心馈线、重工业站点
630	-（大于 1000kcmil AWG）	≈28.3	约700-775年	发电厂出线口、电网主干线

②检查线规——紧密连接至关重要

端子的“对接处”（导线管）必须与您使用的电缆直径完全匹配。

了解标记：端子上的“10-12”或“16”通常表示适用导线的标称横截面积，单位为平方毫米 (mm²)。例如，10-12 表示适用于横截面积为 10 至 12 mm² 的导线。

既不太松也不太紧：
- 细线大孔：压接后接触面积不足会导致过热和潜在的断路。
- 粗线孔径过小：电线根本无法插入，或者即使插入也很困难，但会损坏接线端子结构。

③检查类型——不同的应用场景和线缆需要不同的端子。

以下是几种最常见的类型：

DT型纯铜端子（纯铜端子）
用途：连接铜芯电缆至电气设备。
特点：导电性优异、强度高、表面光亮。常见应用：配电柜、开关设备、电机输出线路。
DTL铜铝端子（铜铝过渡端子）
用途：用于铝芯电缆与铜母线之间的过渡连接。
特点：铜铝摩擦焊接结构，防止电偶腐蚀。常见应用：变压器、配电箱、母线连接。
SC铜端子（标准型）
应用：用于连接电缆和电气设备的通用端子。
特点：多种孔径（M6/M8/M10等），尺寸标准化。常见应用：低压配电、设备端子、UPS连接。
OT端子（开口铜接线端子）

应用：用于将电线/电缆连接到设备的通用端子。

特点：多种孔径尺寸（M3/M4/M5等），标准化尺寸。常见应用：低压配电、设备接线端子、家用电器。

E型、RV型、SV系列（预绝缘冷压端子）
用途：连接控制线、低功率设备和信号线。
特点：端口上的绝缘套管可防止短路，提升美观度，并方便插拔。常见应用：家用电器、控制柜、汽车线束、电子设备。

④检查材料和电镀——细节决定质量

材料：必须是纯铜（红铜），最好是T2无氧铜，以获得更优异的导电性。
电镀：为了防止在空气中氧化，表面镀上一层金属。
- 镀锡：最常见，呈银白色。耐氧化和腐蚀，便于焊接，适用于大多数环境。
- 镀镍：呈银白色，具有优异的耐高温性、耐腐蚀性和机械强度。常用于高温或恶劣的工业环境。
- 镀银：具有最佳导电性和最低接触电阻。常用于高频、高可靠性应用（例如军事、航空航天），但成本较高。

对于家庭和大多数工业应用而言，高质量的镀锡铜端子完全足够。

⑤考虑压接工具和技巧——选择合适的工具来完成工作

如果压接工艺不好，选择正确的端子也无济于事。

切勿使用钳子进行草率的压接！这会导致接触不良或损坏电线。
使用专业的压接工具：
- 手动压接钳：最常用的工具，有全开式和半开式两种类型。选择与端子尺寸相匹配的模具。
- 液压压接钳：用于大规格电缆（通常为 16mm² 及以上），提供巨大而均匀的压力。
评估压接质量：合格的压接应表现为端子均匀变形，压接区域饱满且无裂纹。导线被牢固地“夹持”，难以拔出，且内部铜线不会断裂。

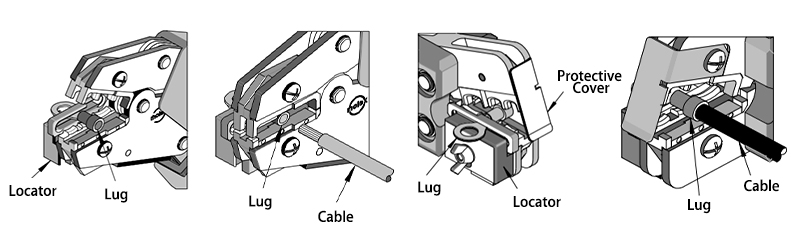

压接程序

3.快速选择清单

当前额定功率是多少？ -> 确定终端的当前额定功率

线规是多少？ -> 确定端子的导线直径额定值

它连接的是什么设备？ -> 确定接线 端子类型和型号（OT/UT/DTL 等） 以及螺孔尺寸

将在什么环境下使用？ -> 确定是否需要特殊电镀（例如，镀镍）

按照这个步骤一步一步来，你就能准确地找到最完美的“它”。

最后建议

在电气连接中，“足够接近”远非“足够”。低成本的接线端子可以保护价值数千美元的设备，并保障关键安全。

千万不要让小的节省造成大的损失！
