作为一名电气工程师，经常被朋友问到：”我家装修/我这个设备，电线接好了为啥还老出问题？” 很多时候，问题的根源并非电线本身，而在于那个小小的、却至关重要的连接部件——铜接线端子。

你可以把它想象成电路中的”关节”或”握手”。一次牢固、可靠的”握手”是能量顺畅传输的基石；而一次松垮、错误的”握手”，轻则导致信号不稳、设备重启，重则引发严重发热、甚至火灾。

今天，我们就来彻底搞懂，这个看似不起眼的”小零件”到底该如何选型。

一、什么是接线端子？为什么它非用不可？

简单说，接线端子就是一个用于实现导线与设备（比如空开、接触器、端子排）可靠连接的金属套筒。

为什么不能直接把电线拧上去？

• 机械强度差：振动或拉扯容易使接线松动。
• 氧化腐蚀：暴露在空气中的铜线会氧化，氧化铜的导电性很差，进一步增加电阻。
• 接触不良：多股电线直接拧接，内部细丝难以全部压实，实际接触面积小，导致电阻增大、发热、打火甚至火灾。
• 损坏设备：将散开的铜丝压入接线孔，容易造成部分铜丝外露，引起短路或损伤设备端子。

而专用的铜接线端子，通过压接这个工艺，完美解决了以上所有问题。

二、铜接线端子的核心选型”五要素”

选型就像相亲，必须”门当户对”。记住下面五个关键点，你就能成为选型专家。

① 看电流——匹配负载是根本

这是最最最重要的一条！端子的电流规格必须大于等于线路中可能流过的最大持续电流。

• 如何确定电流？ 根据你连接的设备功率来计算。公式很简单：电流(A) = 功率(W) / 电压(V)。然后留出一定的余量（比如1.2-1.5倍）。
• 端子的标识：正规的端子上都会清晰标注其额定电流（如 60A, 200A）和适用电线截面积。务必核对！

实用实例：教你快速选型

假设你要为一个8.5kW的即热式电热水器配置电源线和端子，家庭电压为220V。

1. 计算电流：8500W / 220V ≈ 6A。
2. 选择电线：根据电工口诀或电缆载流量表，6mm²的铜芯线在明敷条件下的安全载流量约为48A，可以满足要求。
3. 选择端子：
   • 电流规格：端子的额定电流应 ≥ 38.6A。查看产品目录，一个标准的 60A端子完全满足要求，并留有了充足的余量，确保不会过载。
   • 线径匹配：这个60A的端子必须同时标明适用于 6mm² 的电缆。

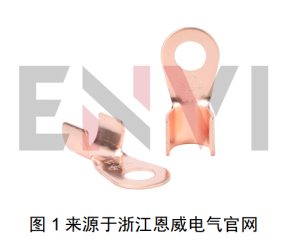

   • 类型选择：对于热水器这种固定设备，推荐使用OT（环形）端子如图1所示，用它套在螺丝上用螺母拧紧，连接最牢固，不易因振动而松动。

小技巧：对于不确定的情况，宁大勿小。用一个60A的端子接10A的线没问题，但用一个10A的端子接60A的线就是灾难。

线径与额定电流对照参考表（铜线）

② 看线径——严丝合缝是关键

端子的”屁股”（导线管）必须和你使用的电缆线径完美匹配。

• 看懂标识：端子上的”10-12″或”16″通常表示它适用的电线标称截面积，单位是平方毫米（mm²）。例如 10-12 表示适用于10到12平方毫米的电线。

• 太松太紧都不行：
  • 线细孔大：压接后接触面积不足，容易发热、脱出。
  • 线粗孔小：电线根本插不进去，或者勉强插入但破坏端子结构。

③ 看类型——不同的场景、不同的电缆，选的端子可不一样

下面是最常见的几类：

• DT 铜鼻子（纯铜端子）
  用途：用于铜芯电缆与电气设备的连接。
  特点：导电好、强度高、表面光亮。常用场景：配电柜、开关柜、电机出线。
• DTL 铜铝端子（铜铝过渡鼻子）
  用途：用于铝芯电缆接铜排的过渡连接。
  特点：铜铝摩擦焊结构，防电化腐蚀。常用场景：变压器、配电箱、母排连接。
• SC 铜端子（标准制式）
  用途：电缆与电气设备连接的通用端子。
  特点：孔径多样（M6/M8/M10等），外形标准。常用场景：低压配电、设备端子、UPS连接。
• OT 端子 (开口铜鼻)

用途：电线/电缆与设备连接的通用端子

特点：孔径多样（M3/M4/M5等），外形标准。常用场景：低压配电、设备端子、家电。

• E 型、RV、SV 系列（预绝缘冷压端子）
  用途：用于控制线、小功率设备、信号线连接。
  特点：端口带绝缘护套，防短路、美观、方便插拔。常用场景：家电、控制柜、汽车线束、电子设备。

④ 看材质与镀层——细节决定品质

• 材质：必须是紫铜（纯铜），最好是T2无氧铜，导电性能极佳。
• 镀层：为了防止铜在空气中氧化，表面会镀一层其他金属。
  • 镀锡：最常见，银亮色。防氧化、耐腐蚀，且易于焊接，适用于大多数环境。
  • 镀镍：银白色，更耐高温、耐腐蚀，机械强度更高，常用于高温或恶劣工业环境。
  • 镀银：导电性最佳，接触电阻最小，常用于高频、高可靠性场合（如军工、航空航天），但成本高。

对于家用和绝大多数工业场景，优质镀锡铜端子已经完全足够。

⑤ 看压接工具与工艺——好马配好鞍

选对了端子，压接不好也是白搭。

• 切勿用钳子胡乱一夹了事！这会造成压接不实或压伤电线。
• 使用专业压接工具：
  • 手动压线钳：最常用，有全口和局部压接两种。选择与端子尺寸匹配的模具。
  • 液压钳：用于大截面电缆（通常16mm²以上），能提供巨大且均匀的压力。
• 判断压接质量：合格的压接，端子变形均匀，压接处饱满无裂痕。电线被牢牢”咬住”且不易拔出，同时不会压断内部的铜丝。

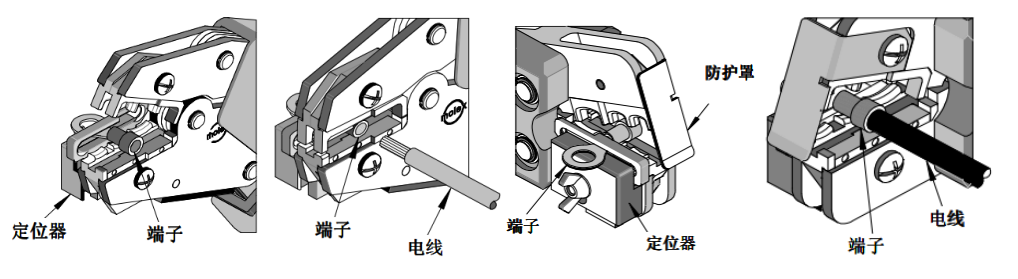

压接步骤

总结一下：你的选型速查清单

电流多大？ -> 确定端子的电流规格

电线多粗？ -> 确定端子的线径规格

接在什么设备上？ -> 确定端子的头型和类型（OT/UT/DTL等）和螺丝孔大小

用在什么环境？ -> 确定是否需要特殊的镀层（如镀镍）

按照这个流程走一遍，你就能精准地找到那个最适合的”它”。

最后的忠告

在电气连接这个领域，”差不多”就是”差很多”。一个价值不高的接线端子，守护的是你价值成千上万的设备和无比重要的安全。切勿因小失大！！
